蜂窩陶瓷蓄熱體（冶金機械等行業蓄熱式工業爐用）

（如圖所示）

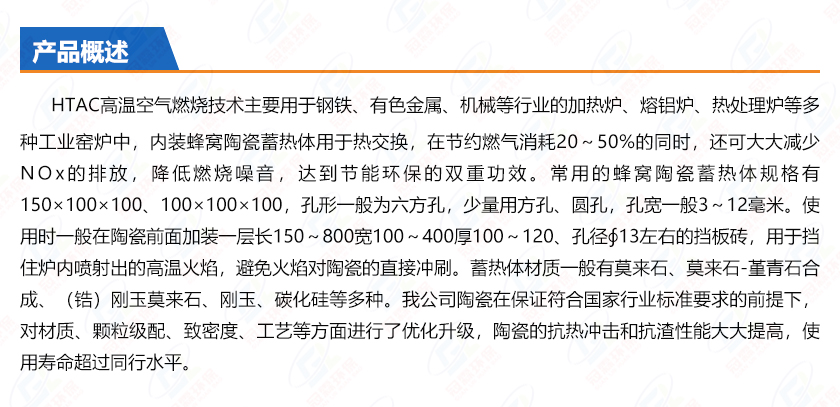

1、產品概述

     蓄熱式高溫空氣燃燒方法（簡稱HTAC）是一項節能和環保雙重功效的新型燃燒技術，蜂窩陶瓷蓄熱體，又稱為陶瓷蓄熱體、陶瓷蜂窩體，是蓄熱式燃燒器的關鍵部件，廣泛用于鋼鐵，機械，建材，石化，有色金屬冶煉等行業的各種推鋼式加熱爐,步進式加熱爐，熱處理爐，鋼包/中間包烘烤器，鍛造爐，溶化爐，均熱爐，輻射管燃燒器，罩式爐，高爐熱風爐，油氣鍋爐；建材行業的各種陶瓷窯爐、各種玻璃窯爐；石化行業的各種管式加熱爐、裂解爐以及其它工業爐窯。，該技術是通過換向裝置使兩個蓄熱式交替吸熱放熱，最大限制地回收煙氣的熱量，再把爐內的助燃空氣和煤氣加熱到1000℃以上，即使低熱值的劣質燃燒也能實現穩定著火和高效燃燒，可節省燃料達40-70℃。產量提高15℃以上，鋼胚氧化損燒度下降40%以上，NO2排放小于100pm，排放煙氣溫度低于150℃，大大降低了地球大氣的溫室效應。如果全國大多數工業爐窯都采用HTAC技術，其經濟效益和社會效益不可估量，將極大地緩解能源緊缺的狀況，并改善人類的生存環境。

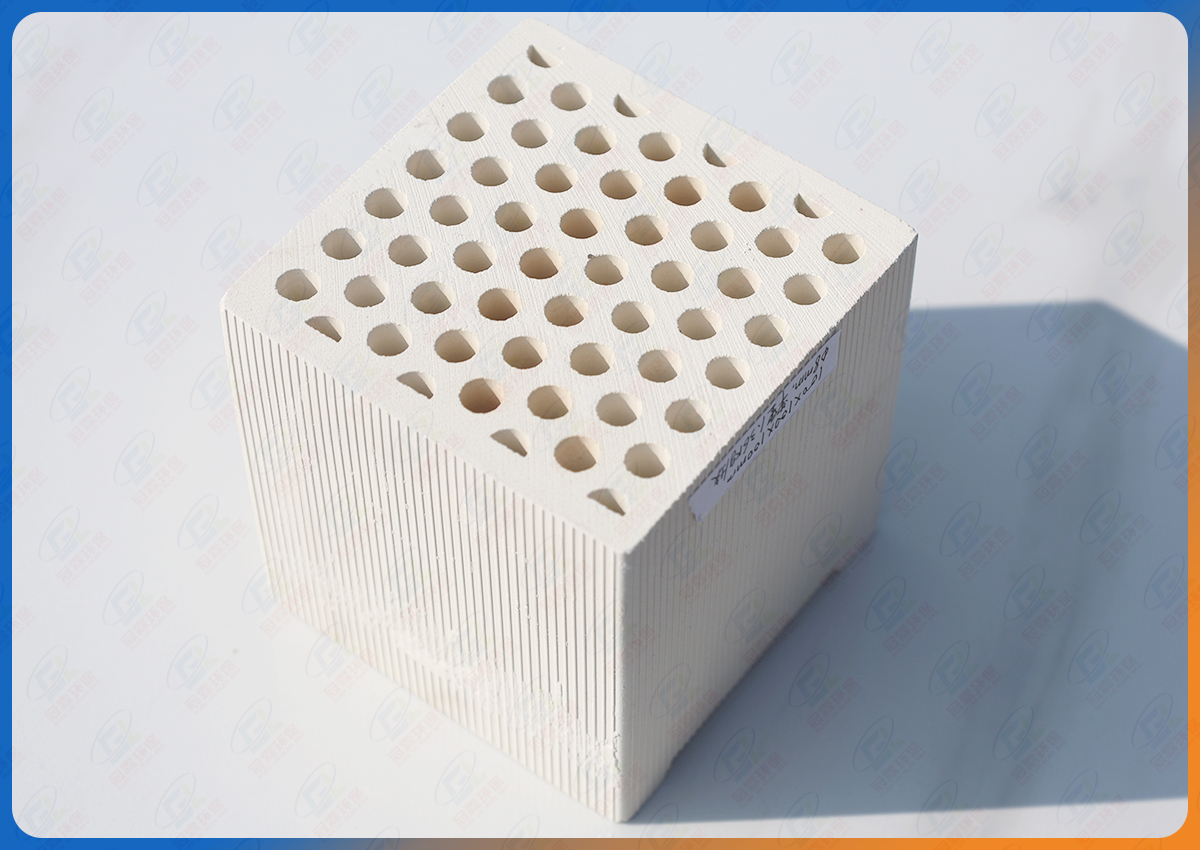

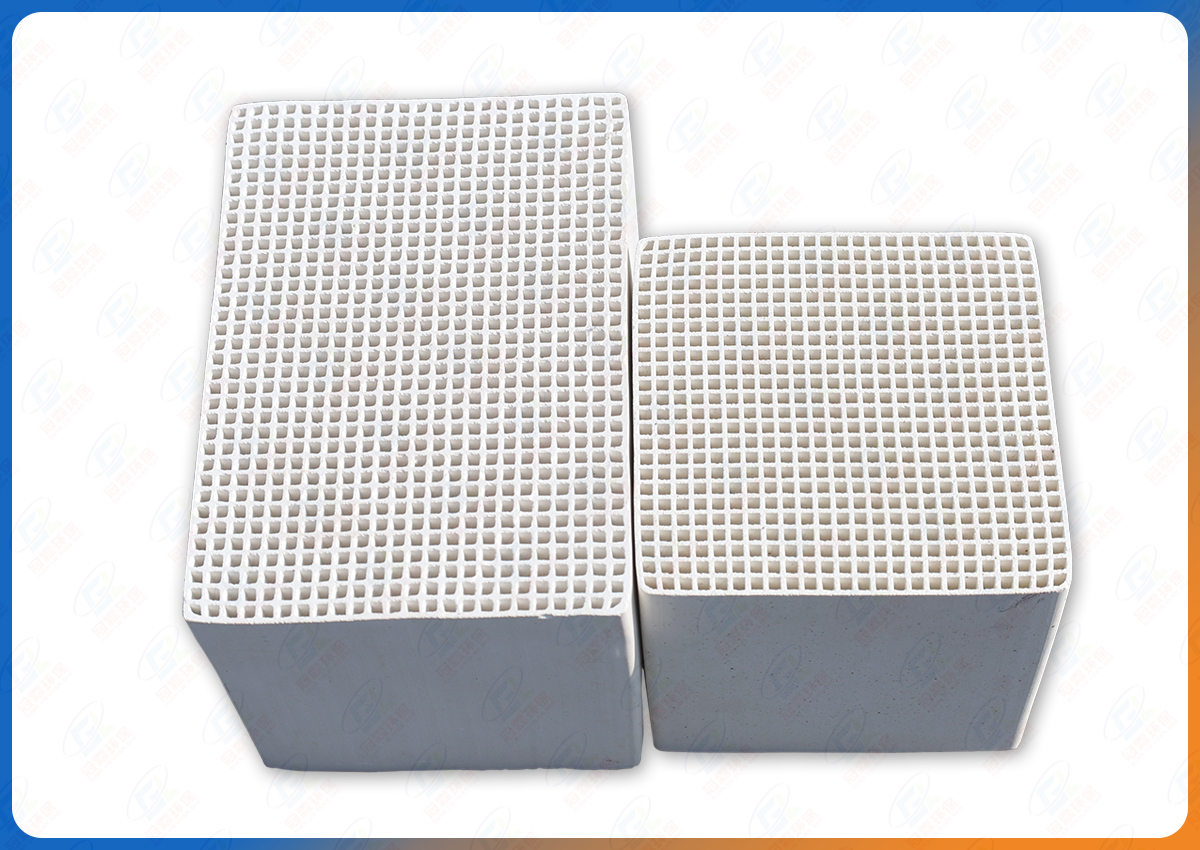

蜂窩陶瓷蓄熱體截面孔有方孔、圓孔、六方孔等各種孔型及平面、斜面、單槽、雙槽各種墻面形狀，且孔道是相互平行的直通道結構。這種結構大大降低了氣孔流經的阻力，大幅度提高了蓄熱體的單孔體積換熱效率。

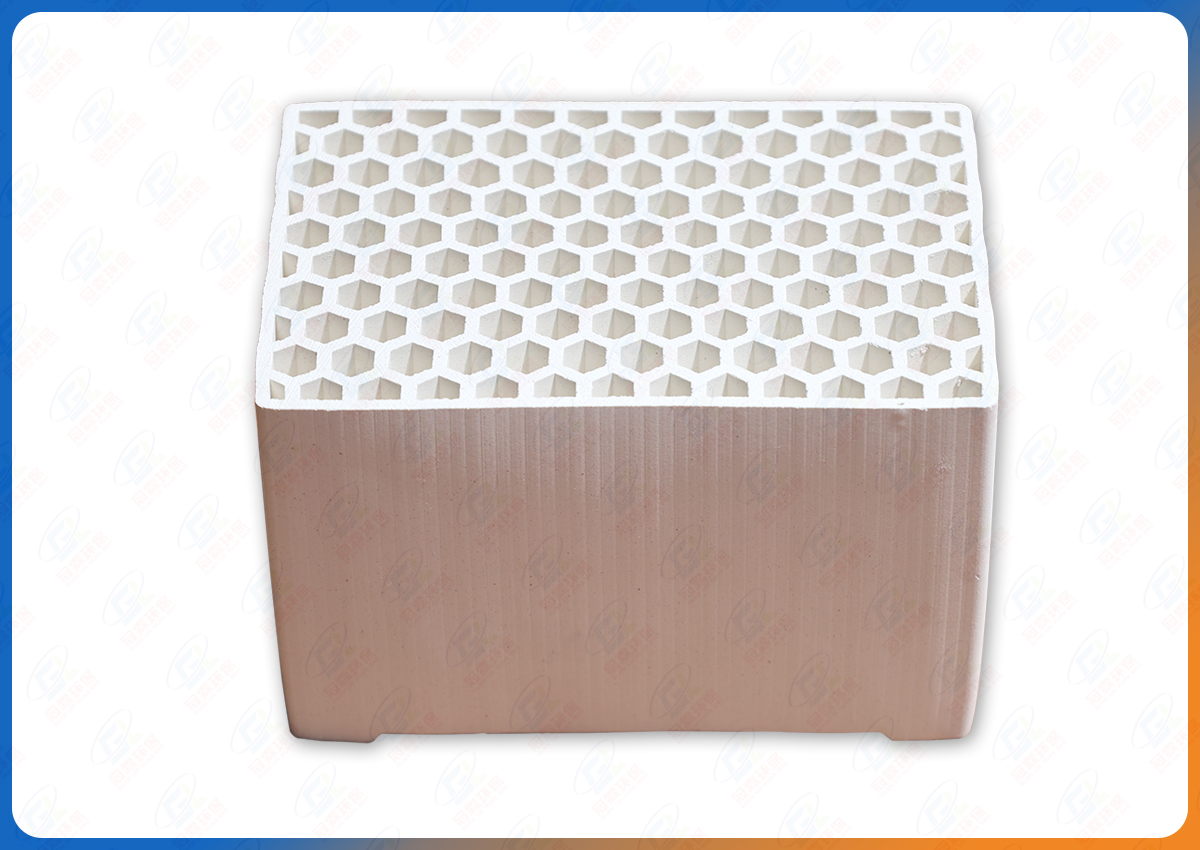

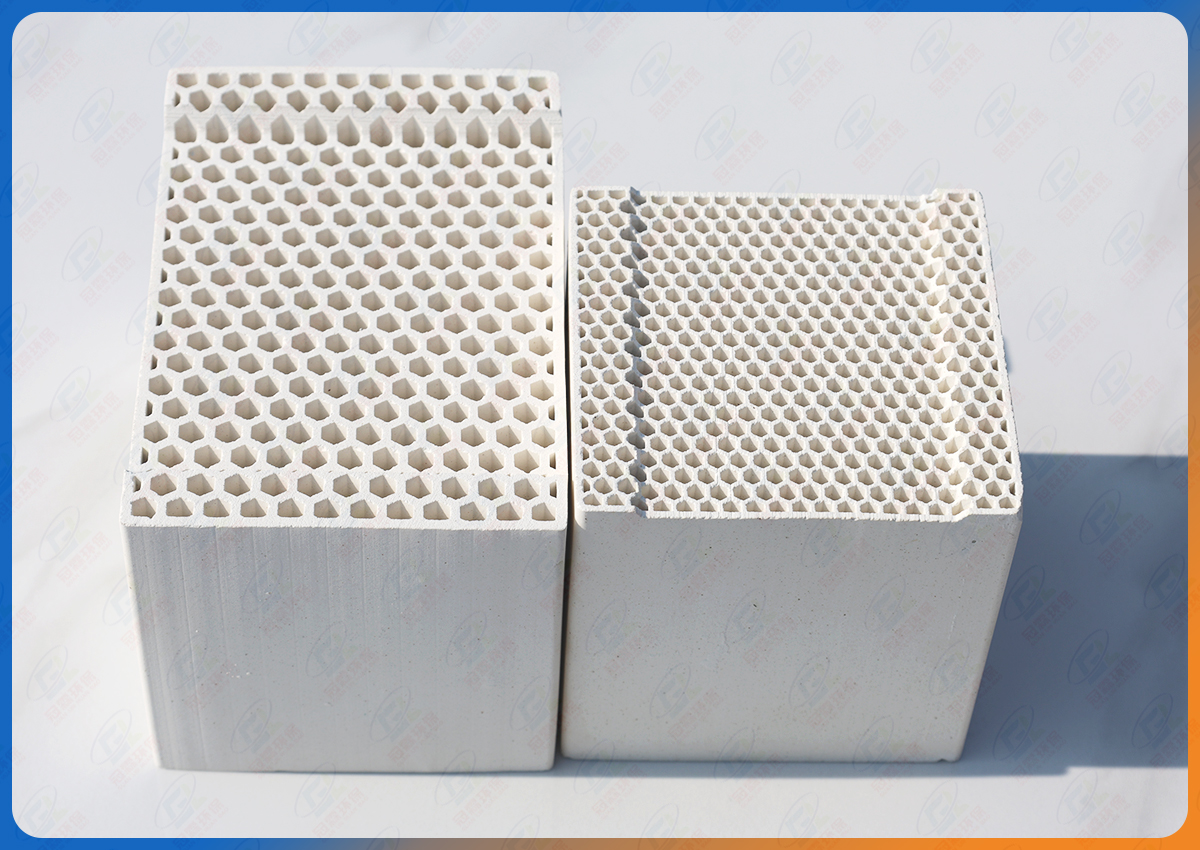

公司自主研發和生產的六角孔董青石質，莫來石質，剛玉質和鋯剛玉質蜂窩陶瓷蓄熱體，是在蓄熱球和四角孔蜂窩陶瓷體的基礎上，模仿生態蜜蜂窩的自然科學結構設計而成的，具有耐火度高、荷重軟化溫度高、抗渣性、熱震穩定性、抗沖刷性、不但提高了蓄熱量和換熱速度，且降低堵塞、熔化、結渣、開裂、粉化、剝落等現象，使用壽命達到國外同類產品水平。自從投放市場以來，效果良好，深受鋼鐵冶煉行業的青睞。

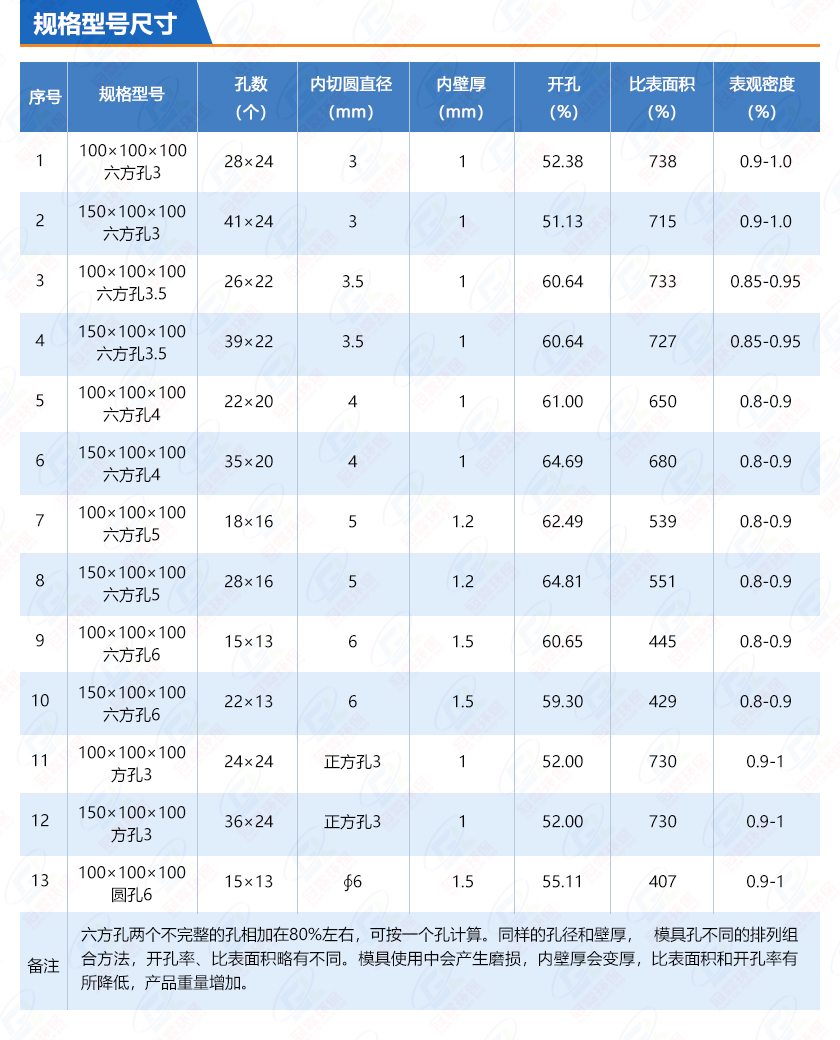

2、規格尺寸

長×寬×高 （mm）	孔數 個	孔格寬 mm	壁厚mm	邊壁厚  mm	比表面積m2/m3	開孔率 %	端面形狀
200×100×100	20×9	圓孔∮8.5	2.3	2.5	280	51	平 面   、 斜 面   、 單 槽   、 雙 槽
150×100×100	36×24	方孔3×3	1.0	1.2	731	52
150×100×100	35×20	六方孔∮4	1.0	1.2	687	65
150×100×100	10×6	六方孔∮12	4.0	4.0	210	50
150×150×100	35×20	六方孔∮3.5	0.8	1.5	686	63
150×100×100	33×19	圓孔∮4	1.0	1.3	568	53
150×100×100	15×9	圓孔∮8.5	2.3	2.5	280	51
150×100×100	42×28	方孔2.6×2.6	1.0	1.1	815	53
100×100×100	7×6	六方孔∮12	4.0	4.0	224	52
100×100×100	31×31	方孔2.65×2.65	0.7	1.0	1065	67
100×100×100	24×24	方孔3×3	1.0	1.2	731	52
100×100×100	23×20	六方孔∮4	1.0	1.2	608	64
100×100×100	10×9	圓孔∮8.5	2.3	2.5	280	51

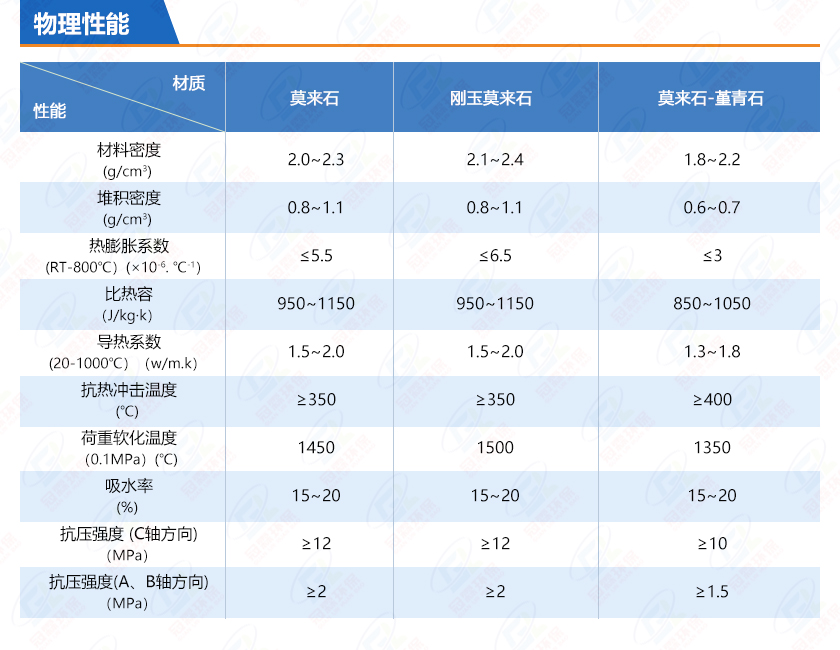

3、物理性能

材質 性能	剛玉-莫來石	莫來石	堇青石-莫來石合成	堇青石	鉻剛玉 莫來石	鋯剛玉 莫來石
堆積密度(g/cm3)	≥0.8	0.6~1.1	0.6~0.9	0.5~0.8	≥0.8	≥0.8
熱膨脹系數(×10-6oC-1)(RT-800oC)	≤6	≤5.5	≤3	≤2.5	≤6.5	≤6
比熱容 (J·（Kg·k）-1)	≥800	≥800	≥750	≥750	≥800	≥800
抗熱沖擊溫度(oC)	≥300	≥300	≥400	≥500	≥300	≥350
荷重軟化溫度(oC)（0.1MPa）	≥1500	≥1450	≥1350	≥1250	≥1500	≥1500
抗壓強度（MPa）（C軸方向）	≥20	≥20	≥20	≥20	≥20	≥20
抗壓強度（MPa）（A、B軸方向）	≥4	≥4	≥3	≥3	≥4	≥4


　


材質 成分	剛玉-莫來石合成	莫來石	堇青石-莫來石合成	堇青石	鉻剛玉莫來石	鋯剛玉莫來石
SiO2	20-30	25~35	40~50	28~38	20~25	20~25
Al2O3	65~75	55~65	40~50	45~55	65~75	65~75
MgO	≤0.5	≤1	5~9	11~14	≤0.5	≤0.5
Fe2O3+TiO2	1~4	1~4	1~3	1~3	1~3	1~3
其他	≤5	≤5	≤5	≤5	≤8	≤8

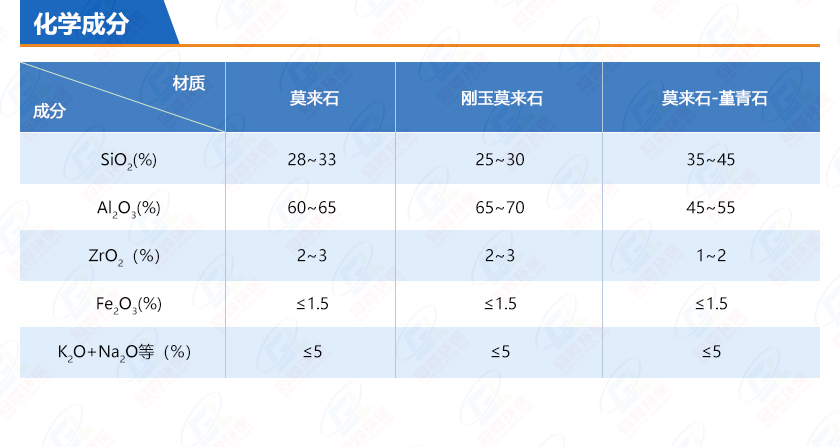

4、化學成分
